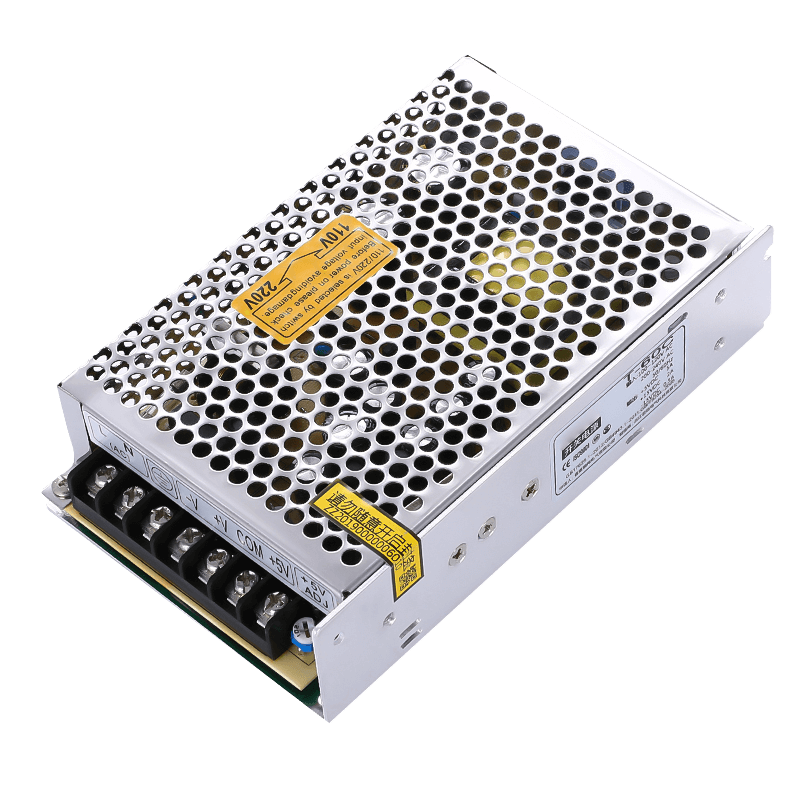

产品概述：技术参考：项目T-50AT-50BT-50CT-50D输出输出通道CH1CH2CH3CH1CH2CH3CH1CH2CH3CH1CH2CH3直流电压5V12V-5V5V12V-12V5V15V-15V5V24V12V额定电流4A2A0.
技术参考：
| 项目 | T-50A | T-50B | T-50C | T-50D | |||||||||
| 输出 | 输出通道 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
| 直流电压 | 5V | 12V | -5V | 5V | 12V | -12V | 5V | 15V | -15V | 5V | 24V | 12V | |
| 额定电流 | 4A | 2A | 0.5A | 4A | 2A | 0.5A | 4A | 1.5A | 0.5A | 3A | 1A | 1A | |
| 电流范围 | 0.6-5A | 0.2-2.5A | 0.1-0.7A | 0.6-5A | 0.2-2.5A | 0.1-0.7A | 0.6-5A | 0.1-2A | 0.1-0.7A | 0.6-5A | 0.1-1.5A | 0.1-1.5A | |
| 额定功率 | 46.5W | 50W | 50W | 51W | |||||||||
| 纹波及噪声 ① | 80mV | 120mV | 120mV | 80mV | 120mV | 120mV | 80mV | 150mV | 150mV | 80mV | 200mV | 120mV | |
| 电压精度 | ±2% | ±6% | ±5% | ±2% | ±6% | ±5% | ±2% | ±8% | ±5% | ±2% | ±8% | ±6% | |
| 输出电压调节范围 | CH1： ±10% | ||||||||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | |
| 输入 | 电压范围 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||||||||
| 效率(典型) ② | ＞76% | ＞78% | ＞78% | ＞80% | |||||||||
| 工作电流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||||||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||||||||||
| 启动、上升、保持时间 | 900ms、20ms、20ms ：220VAC/800ms、20ms、10ms ：115VAC | ||||||||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||||||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||||||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||||||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||||||||
| 漏电流 | 输入-输出 240VAC时 ＜2mA | ||||||||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||||||||
| 其他 | 尺寸 | 159*98*38mm | |||||||||||
| 净重量/毛重量 | 440/470g | ||||||||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||||||||||
| 项目 | T-50A | T-50B | T-50C | T-50D | |||||||||
| 输出 | 输出通道 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
| 直流电压 | 5V | 12V | -5V | 5V | 12V | -12V | 5V | 15V | -15V | 5V | 24V | 12V | |
| 额定电流 | 4A | 2A | 0.5A | 4A | 2A | 0.5A | 4A | 1.5A | 0.5A | 3A | 1A | 1A | |
| 电流范围 | 0.6-5A | 0.2-2.5A | 0.1-0.7A | 0.6-5A | 0.2-2.5A | 0.1-0.7A | 0.6-5A | 0.1-2A | 0.1-0.7A | 0.6-5A | 0.1-1.5A | 0.1-1.5A | |
| 额定功率 | 46.5W | 50W | 50W | 51W | |||||||||
| 纹波及噪声 ① | 80mV | 120mV | 120mV | 80mV | 120mV | 120mV | 80mV | 150mV | 150mV | 80mV | 200mV | 120mV | |
| 电压精度 | ±2% | ±6% | ±5% | ±2% | ±6% | ±5% | ±2% | ±8% | ±5% | ±2% | ±8% | ±6% | |
| 输出电压调节范围 | CH1： ±10% | ||||||||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | |
| 输入 | 电压范围 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||||||||
| 效率(典型) ② | ＞76% | ＞78% | ＞78% | ＞80% | |||||||||
| 工作电流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||||||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||||||||||
| 启动、上升、保持时间 | 900ms、20ms、20ms ：220VAC/800ms、20ms、10ms ：115VAC | ||||||||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||||||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||||||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||||||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||||||||
| 漏电流 | 输入-输出 240VAC时 ＜2mA | ||||||||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||||||||
| 其他 | 尺寸 | 159*98*38mm | |||||||||||
| 净重量/毛重量 | 440/470g | ||||||||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||||||||||

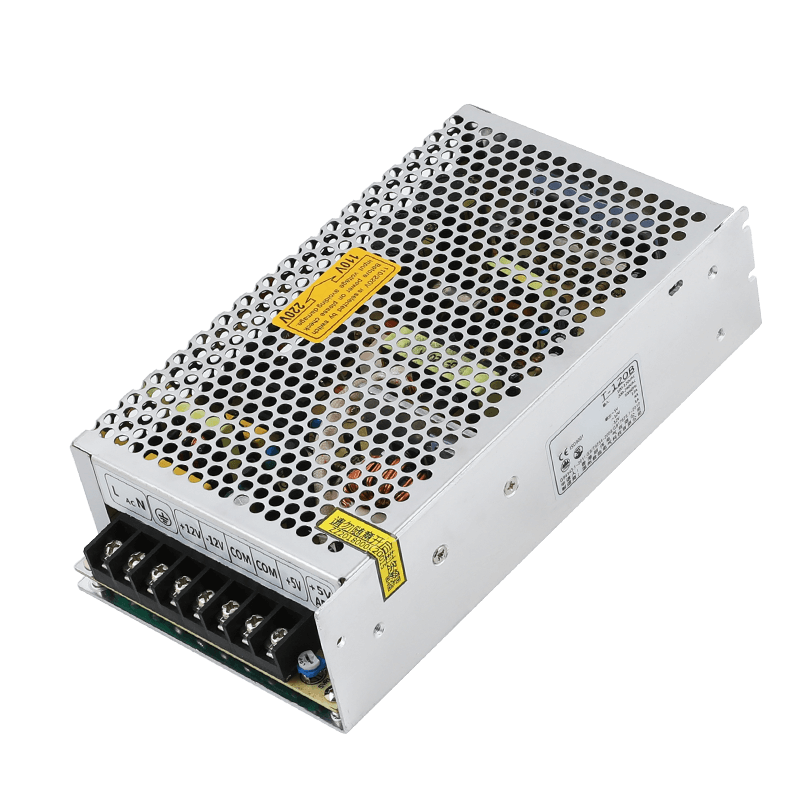

| 项目 | T-120A | T-120B | T-120C | T-120D | |||||||||
| 输出 | 输出通道 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
| 直流电压 | 5V | 12V | -5V | 5V | 12V | -12V | 5V | 15V | -15V | 5V | 24V | 12V | |
| 额定电流 | 12A | 4.5A | 1A | 12A | 4A | 1A | 12A | 3A | 1A | 10A | 2.5A | 1A | |
| 电流范围 | 2-15A | 0.5-5.5A | 0.1-1A | 2-15A | 0.5-5A | 0.1-1A | 2-15A | 0.5-4A | 0.1-1A | 2-12A | 0.5-3A | 0.1-1A | |
| 额定功率 | 119W | 120W | 120W | 122W | |||||||||
| 纹波及噪声 ① | 80mV | 120mV | 120mV | 80mV | 120mV | 120mV | 80mV | 150mV | 150mV | 80mV | 200mV | 120mV | |
| 电压精度 | ±2% | ±6% | ±5% | ±2% | ±6% | ±5% | ±2% | ±8% | ±5% | ±2% | ±8% | ±6% | |
| 输出电压调节范围 | CH1： ±10% | ||||||||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±1.0% | ±1.5% | ±3.0% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | ±0.5% | ±1.0% | ±1.0% | |
| 输入 | 电压范围 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||||||||
| 效率(典型) ② | ＞79% | ＞80% | ＞81% | ＞82% | |||||||||
| 工作电流 | ＜3A 110VAC ＜2A 220VAC | ||||||||||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||||||||||
| 启动、上升、保持时间 | 900ms、20ms、20ms ：220VAC/800ms、20ms、10ms ：115VAC | ||||||||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||||||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||||||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||||||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||||||||
| 漏电流 | 输入-输出 240VAC时 ＜2mA | ||||||||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||||||||
| 其他 | 尺寸 | 199*110*50mm | |||||||||||
| 净重量/毛重量 | 616.3/654.3g | ||||||||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||||||||||
