产品概述:技术参数:项目本系列各规格技术指标分组主输出组充电组控锁组输出直流输出电压18V20V12V额定输出电流0-3A0-0.5A0-2A额定输出功率60W纹波及噪声 ①<240mV负载调整率<±0.5%进线调整率<±0.5%输入CL端口外接18VDC信号效率(典型)②>82%输入电压范围85-264VAC, 47Hz~63···
技术参数:
项目 | 本系列各规格技术指标 | |||
分组 | 主输出组 | 充电组 | 控锁组 | |
输出 | 直流输出电压 | 18V | 20V | 12V |
额定输出电流 | 0-3A | 0-0.5A | 0-2A | |
额定输出功率 | 60W | |||
纹波及噪声 ① | <240mV | |||
负载调整率 | <±0.5% | |||
进线调整率 | <±0.5% | |||
输入 | CL端口 | 外接18VDC信号 | ||
效率(典型) ② | >82% | |||
输入电压范围 | 85-264VAC, 47Hz~63Hz (120VDC~370VDC) | |||
输入冲击电流 | 110VAC/18A, 220VAC/36A | |||
最大输入工作电流 | <1.2A 110VAC <0.6A 220VAC | |||
启动、上升、保持时间 | 200ms、50ms、20ms :230VAC | |||
保护 | 蓄电池欠压保护 | 蓄电池电压小于17.5V时,回路开路停止放电。 | ||
过载保护 | 105%-150% 类型:恒功率型 超载110-130% 切断输出 复位:断开或减小负载 | |||
短路保护 | 输出端发生短路时:关闭输出。 | |||
耐压 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||
漏电流 | 输入-输出 1.5KVAC时 <3.5mA | |||
漏电流 | 输入-输出 220VAC时 <0.3mA | |||
隔离电阻 | 输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ | |||
其他 | 工作温度、湿度 | -10℃~+50℃;20%~90RH | ||
存储温度、湿度 | -20℃~+85℃;10%~95RH | |||
尺寸 | 159*98*38mm | |||
净重量/毛重量 | 450/500g(无铅酸电池) | |||
备足 | 注: ① 输入88VAC/176VAC时 ②输入 220VAC时。需要自行准备18V铅酸电池(建议配置电流为≥5AH) |
项目 | |||||
输出 | 直流电压 | 5V | 12V | 15V | 24V |
额定电流 | 3A | 1.67A | 1.33A | 0.84A | |
额定功率 | 15W | 20W | 20W | 20.2W | |
纹波及噪声 ① | <80mV | <120mV | <120mV | <150mV | |
电压精度 | ±5% | ||||
负载调整率 | ±2% | ||||
线性调整率 | ±1% | ||||
启动、上升、保持时间 | 500ms、20ms、16ms :115VAC 500ms、20ms、50ms :230VAC | ||||
输入 | 电压范围 | 90-264VAC 47Hz~63Hz;127VDC~370VDC | |||
效率(典型) ② | >77% | >81% | >83% | >83% | |
工作电流 | 0.55A/110VAC 0.35A/230VAC | ||||
冲击电流 | 220VAC: 60A | ||||
保护 | 过载保护 | 输出额定功率≥105%-135%时: 保护模式:打嗝模式,解除异常条件后可自动恢复。 | |||
过压保护 | 输出电压≥115%-145%时:保护模式:打嗝模式,解除异常条件后可自动恢复。 | ||||
环境 | 工作温度、湿度 | -30℃~+70℃;20%~90RH | |||
存储温度、湿度 | -40℃~+85℃;10%~95RH | ||||
安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
漏电流 | 输入-外壳 240VAC时 <2.5mA | ||||
隔离电阻 | 输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ | ||||
其他 | 尺寸 | 117*29*20mm | |||
净重量/毛重量 | 900/1200g | ||||
备注 | ①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量 ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。 精度:包含设定误差,线性调整率和负载调整率。 线性调整率测试方法:在额定负载下从低电压到高电压测试 负载调整率测试方法:从0%-100%额定负载。 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长, |

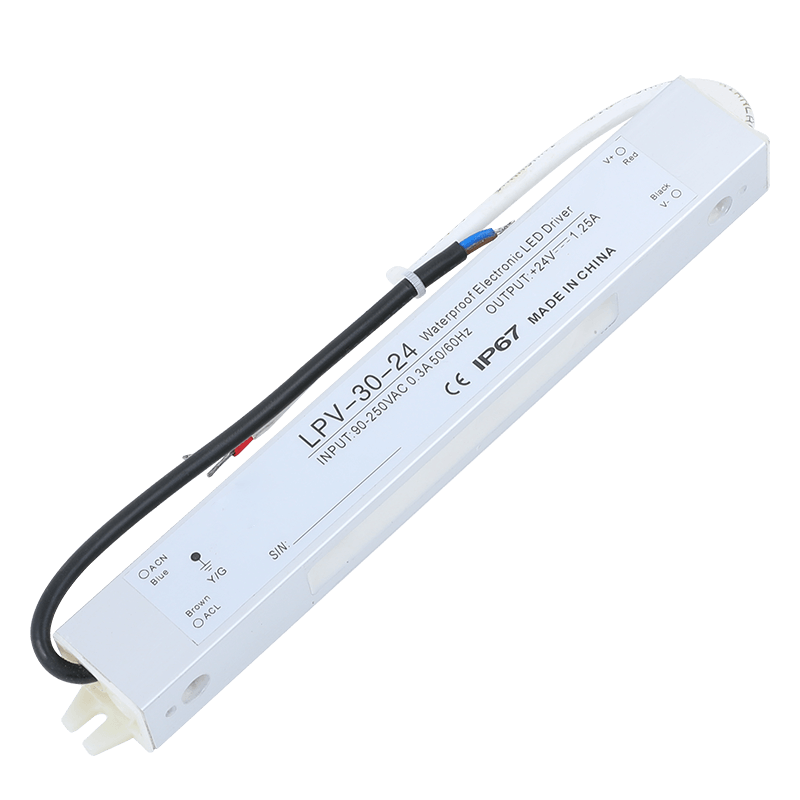

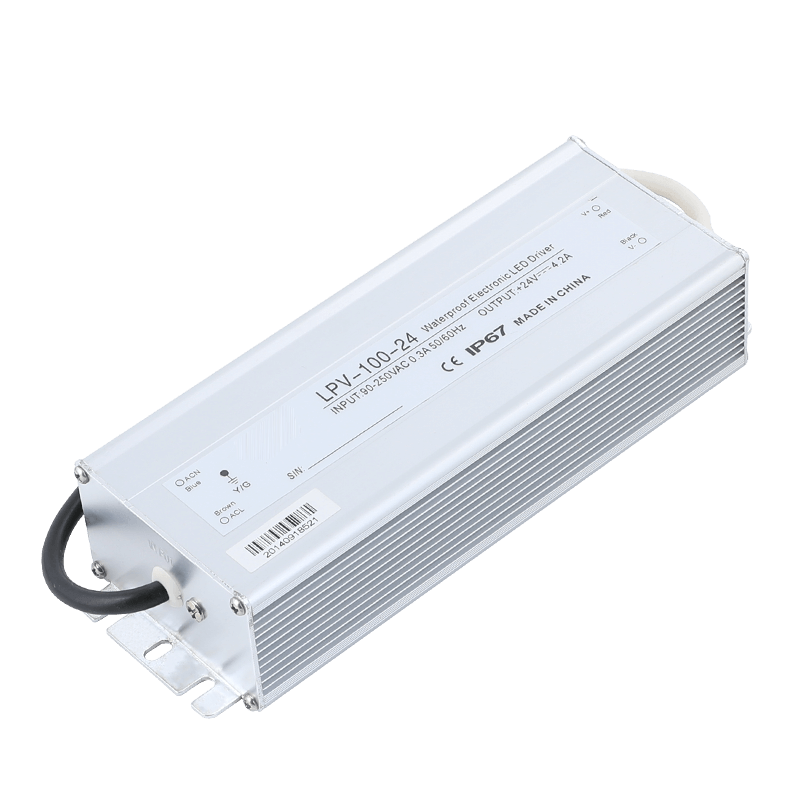

项目 | |||||
输出 | 直流电压 | 5V | 12V | 15V | 24V |
额定电流 | 4A | 2.5A | 2A | 1.25 | |
额定功率 | 20W | 30W | 30W | 30W | |
纹波及噪声 ① | <80mV | <120mV | <120mV | <150mV | |
电压精度 | ±5% | ||||
负载调整率 | ±2% | ||||
线性调整率 | ±1% | ||||
启动、上升、保持时间 | 500ms、20ms、16ms :115VAC 500ms、20ms、50ms :230VAC | ||||
输入 | 电压范围 | 90-264VAC 47Hz~63Hz;127VDC~370VDC | |||
效率(典型) ② | >77% | >81% | >83% | >83% | |
工作电流 | 1A/110VAC 0.65A/230VAC | ||||
冲击电流 | 220VAC: 60A | ||||
保护 | 过载保护 | 输出额定功率≥105%-135%时: 保护模式:打嗝模式,解除异常条件后可自动恢复。 | |||
过压保护 | 输出电压≥115%-145%时:保护模式:打嗝模式,解除异常条件后可自动恢复。 | ||||
环境 | 工作温度、湿度 | -30℃~+70℃;20%~90RH | |||
存储温度、湿度 | -40℃~+85℃;10%~95RH | ||||
安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
漏电流 | 输入-外壳 240VAC时 <2.5mA | ||||
隔离电阻 | 输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ | ||||
其他 | 尺寸 | 220*29*20mm | |||
净重量/毛重量 | 900/1200g | ||||
备注 | ①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量 ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。 精度:包含设定误差,线性调整率和负载调整率。 线性调整率测试方法:在额定负载下从低电压到高电压测试 负载调整率测试方法:从0%-100%额定负载。 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长, |
项目 | |||||
输出 | 直流电压 | 5V | 12V | 15V | 24V |
额定电流 | 10A | 5A | 4A | 2.5A | |
额定功率 | 50W | 60W | 60W | 60W | |
纹波及噪声 ① | <80mV | <120mV | <120mV | <150mV | |
电压精度 | ±5% | ||||
负载调整率 | ±2% | ||||
线性调整率 | ±1% | ||||
启动、上升、保持时间 | 500ms、20ms、16ms :115VAC 500ms、20ms、50ms :230VAC | ||||
输入 | 电压范围 | 90-264VAC 47Hz~63Hz;127VDC~370VDC | |||
效率(典型) ② | >77% | >81% | >83% | >83% | |
工作电流 | 1.5A/110VAC 1.1A/230VAC | ||||
冲击电流 | 220VAC: 60A | ||||
保护 | 过载保护 | 输出额定功率≥105%-135%时: 保护模式:打嗝模式,解除异常条件后可自动恢复。 | |||
过压保护 | 输出电压≥115%-145%时:保护模式:打嗝模式,解除异常条件后可自动恢复。 | ||||
环境 | 工作温度、湿度 | -30℃~+70℃;20%~90RH | |||
存储温度、湿度 | -40℃~+85℃;10%~95RH | ||||
安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
漏电流 | 输入-外壳 240VAC时 <2.5mA | ||||
隔离电阻 | 输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ | ||||
其他 | 尺寸 | 168*48*33mm | |||
净重量/毛重量 | 900/1200g | ||||
备注 | ①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量 ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。 精度:包含设定误差,线性调整率和负载调整率。 线性调整率测试方法:在额定负载下从低电压到高电压测试 负载调整率测试方法:从0%-100%额定负载。 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长, |

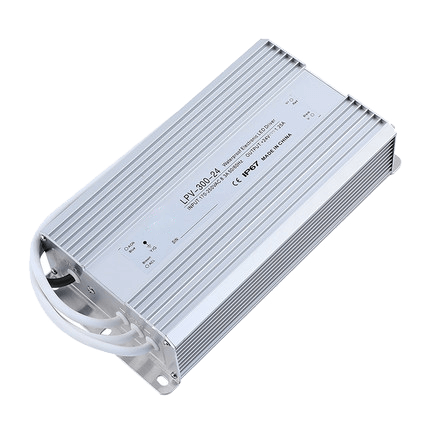

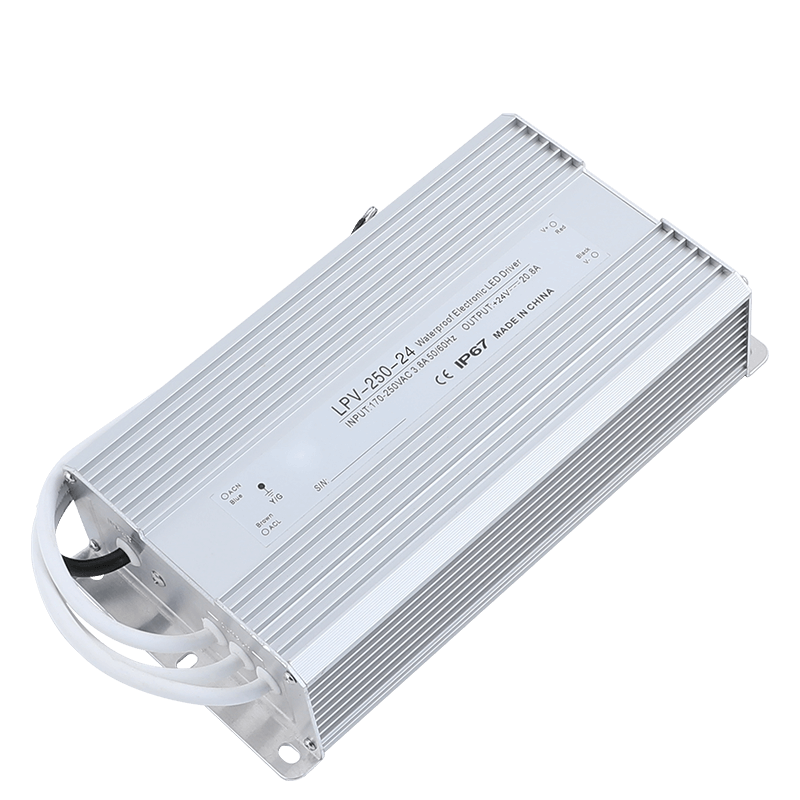

项目 | |||||
输出 | 直流电压 | 12V | 15V | 24V | 36V |
额定电流 | 25A | 20A | 12.5A | 8.3A | |
额定功率 | 300W | 300W | 300W | 298.8W | |
纹波及噪声 ① | <120mV | <120mV | <200mV | <240mV | |
电压精度 | ±5% | ||||
负载调整率 | ±2% | ||||
线性调整率 | ±1% | ||||
启动、上升、保持时间 | 2000ms、25ms、15ms :115VAC 2000ms、25ms、50ms :230VAC | ||||
输入 | 电压范围 | 90-264VAC 47Hz~63Hz;127VDC~370VDC | |||
效率(典型) ② | >87% | >88% | >88% | >89% | |
工作电流 | 4.5A/110VAC 2.7A/230VAC | ||||
冲击电流 | 220VAC: 60A | ||||
保护 | 过载保护 | 输出额定功率≥105%-135%时: 保护模式:打嗝模式,解除异常条件后可自动恢复。 | |||
过压保护 | 输出电压≥115%-145%时:保护模式:打嗝模式,解除异常条件后可自动恢复。 | ||||
环境 | 工作温度、湿度 | -30℃~+70℃;20%~90RH | |||
存储温度、湿度 | -40℃~+85℃;10%~95RH | ||||
安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
漏电流 | 输入-外壳 240VAC时 <2.5mA | ||||
隔离电阻 | 输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ | ||||
其他 | 尺寸 | 220.4*130*48mm | |||
净重量/毛重量 | 900/1200g | ||||
备注 | ①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量 ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。 精度:包含设定误差,线性调整率和负载调整率。 线性调整率测试方法:在额定负载下从低电压到高电压测试 负载调整率测试方法:从0%-100%额定负载。 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长, |
