单相隔离控制变压器JBK系列

单相隔离控制变压器JBK系列

产品概述:隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。隔离变压器不全是1:1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机,电子管收音机和示波器和车床控制变压器等电源都是隔离变···

产品简介

概述

JBK3系列机床控制变压器适用于交流50-60Hz,输入电压不超过660V的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明及指示灯的电源。本系列变压器是其它控制变压更新换代的产品,采用进口材料和先进工艺进行制造,具有工作可靠,耗能人低,体积小,接线安全,适用性广等到制点。JBK5系列机床控制变压器是我公司引进德国90年代中其最新型变压器系列,在国内JBK3系列机床控制变压器基础上,经过多年来进一步吸收国外同类产品,并优选国外先进方法垢接线端子结构、将端子与骨架合在一起,使防护等级提高到 IP2LX,防止偶然触及电路。采用国内IT冷压接线端子,接线方式可经使接线密集程度提高。变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺,形成一个整体,间捷明了。尤其是底板一次性成型,安装尺寸较JBK3系列更为准确,而采用优质防蚀合金材料,大大提高了接地性能的可靠性,全面提高了产品质量,该产品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有关国际、国家标准。可与国外产品互换作用。

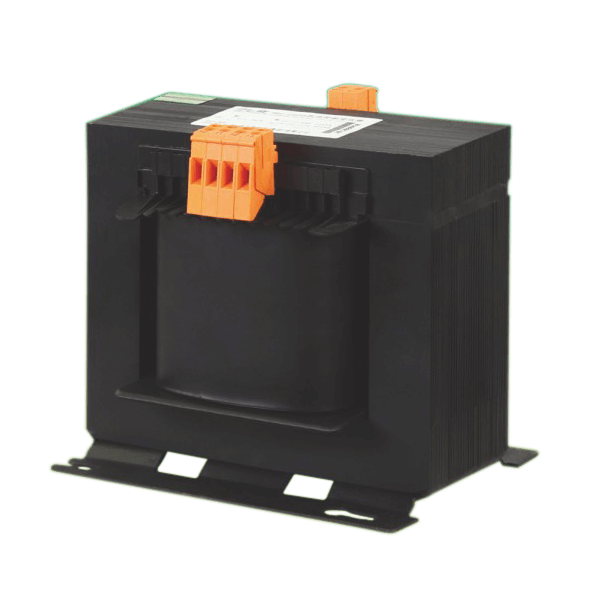

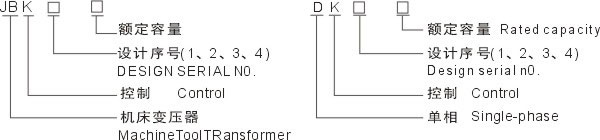

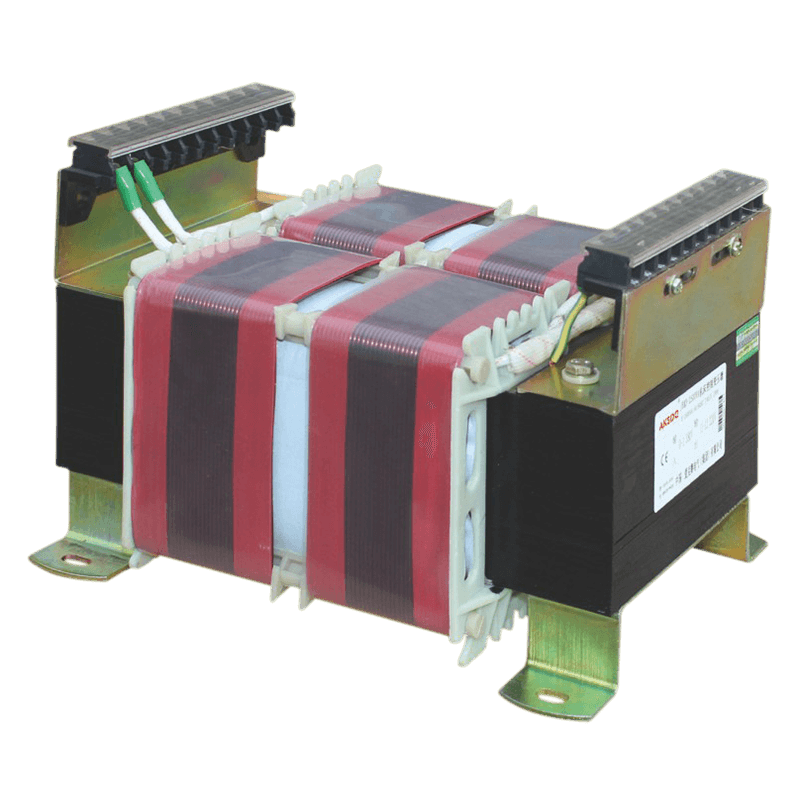

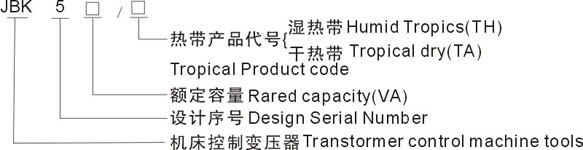

型号及其含义



型号及其含义




型号

JBK3-40~800系列

JBK3-1000~2500系列

JBK-5-40~800系列

JBK-5-100~1600系列

JBK-5-2500系列

容量

40~800VA

1000~2500VA

40~800VA

1000~1600VA

2500VA

输入

额定电压

380V(AC)

频率

50Hz/60Hz ± 10%

相数

三相

输出

频率

50Hz/60Hz ± 1%

额定输出电压

220V(AC)

相数

单相

技术实现

底层原理

隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器

绝缘电阻

10MΩ

工频耐压

2500 V,1 min,泄漏电流<10mA

高频干扰抑制

共模2500 V(1 MHz衰减振荡波)抑制>60 dB,差模1250 V (1 MHz衰减振荡波)抑制>40 dB

性能特点

工作可靠,耗能低,体积小,接线安全,适用性广

参数

型号

JBK3

JBK5

效率(η)

98%

外形结构

立式

冷却方式

自然冷却

防潮方式

开放式

绕组数目

双绕组

铁心结构

长方体

铁心形状

E型

使用

工作温度

≤80°C

工作环境

远离水源、火源等一切易氧化及起火环境

工作湿度

0~90%

操作

1、将隔离变压器输入端接到相应的电源电压上(380V)
2、将隔离变压器输出端接到所需使用设备的电源输入端上。
3、合上电源即可正常使用。

物理

尺寸:
正面(宽) X 深(厚) X 高(mm)

详见下表:JBK3尺寸表

详见下表:JBK5尺寸表

安装间距

标准

国际标准

VDE0550、IEC204-1、IEC439

国内标准

JB/T9446-1999、GB5226

适用

可与国外产品互换使用

服务

设备使用过程如出现异常请及时联系厂家处理

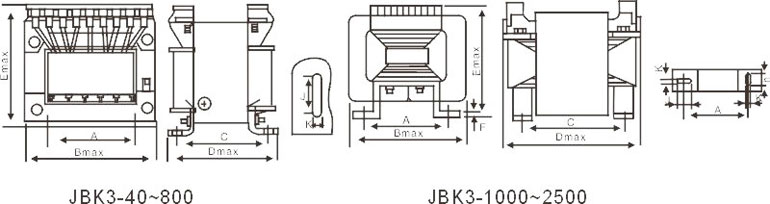

JBK3尺寸表

型号

外形尺寸

安装孔距

安装孔

B max

D max

E max

A

C

K×J

JBK3-40

78

70

86

56±0.5

51±3

4.8×9

JBK3-63

78

70

86

56±0.5

51±2

4.8×9

JBK3-100

85

85

93

64±0.5

67±0.5

4.8×9

JBK3-160

96

90

103

84±0.5

74±2

5.8×11

JBK3-250

96

105

103

84±0.5

88±2

5.8×11

JBK3-300

96

115

114

84±0.5

96±2

5.8×11

JBK3-400

120

113

123

90±0.5

90±2

7×13

JBK3-630

150

118

145

122±0.5

86±2

7×13

JBK3-800

150

128

145

122±0.5

100±2

7×13

JBK3-1000

155

205

145

127.5±2

152±2

7×12卧式

JBK3-1600

180

230

160

140±2

176±2

7×12卧式

JBK3-2500

205

260

175

173±2

200±2

7×12卧式

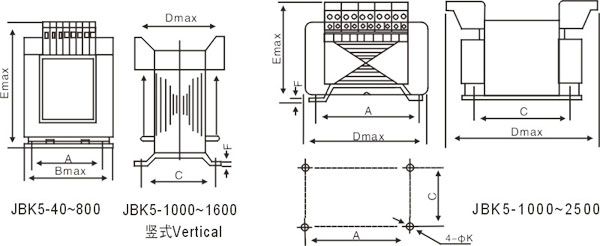

JBK5尺寸表

型号

外形尺寸

安装孔距

安装孔

B max

D max

E max

A

C

JBK5-40、63

78

72

90

56

46

4.6

JBK5-100

85

75

96

64

62

4.6

JBK5-160

96

92

105

84

73.5

5.5

JBK5-250

96

100

104

84

85

5.8

JBK5-400

120

100

122

90

85

5.8

JBK5-630

150

110

140

122

90

7

JBK5-800

150

128

142

122

105

7

JBK5-1000

150

190

142

126

155

7

JBK5-1000

168

125

155

105

138

9

JBK5-1600

170

225

155

140

176

7

JBK5-1600

168

138

155

116

138

9

JBK5-2500

194

160

165

172

195

7
